Das DiLab-Klassenzimmer (NK 211) ist eines der beiden didaktischen Innovationslabore im Nikolakloster.
Wichtige Nutzungshinweise für die DiLab-Räume finden Sie hier: Nutzungshinweise für die DiLab-Räume
Ausstattung
Arbeits- und Verbrauchsmaterialien
Im DiLab-Klassenzimmer befinden sich 9 fahrbare Aufbewahrungsschränke sowie ein Moderationsschrank. Der Moderationsschrank wird über die Campuscard geöffnet. Die fahrbaren Schränke werden über einen Schlüssel gesperrt. Diesen "Schrankschlüssel" finden Sie im Moderationsschrank. Zugriff zum Raum sowie den Moderationsschrank kann über das Formular "Antrag auf DiLab-Zugang" auf Seite der DiLab Einweisung angefordert werden. Eine Verbindung im Uni Netz, z. B. via VPN, ist dafür erforderlich.
Arbeits- und Verbrauchsmaterialien
Sollten Sie Arbeitsmaterialien aufgebraucht haben, nicht wie vorgesehen vorfinden oder bei technischer Ausstattung einen Defekt feststellen, informieren Sie uns per Mail dilab@uni-passau.de.
Mobiliar
- 32 Dreieckstische
- 32 Stühle (in drei Farben)
- 1 Moderationstisch (höhenverstellbar)
- 9 Rollwägen (davon einer mit Arbeitsmaterialien)
- 1 Medienwagen
- 1 Moderationsschrank
- 3 Podeste in den Fensternischen, die zu einer Bühne verbunden werden können
Flexibles Mobiliar

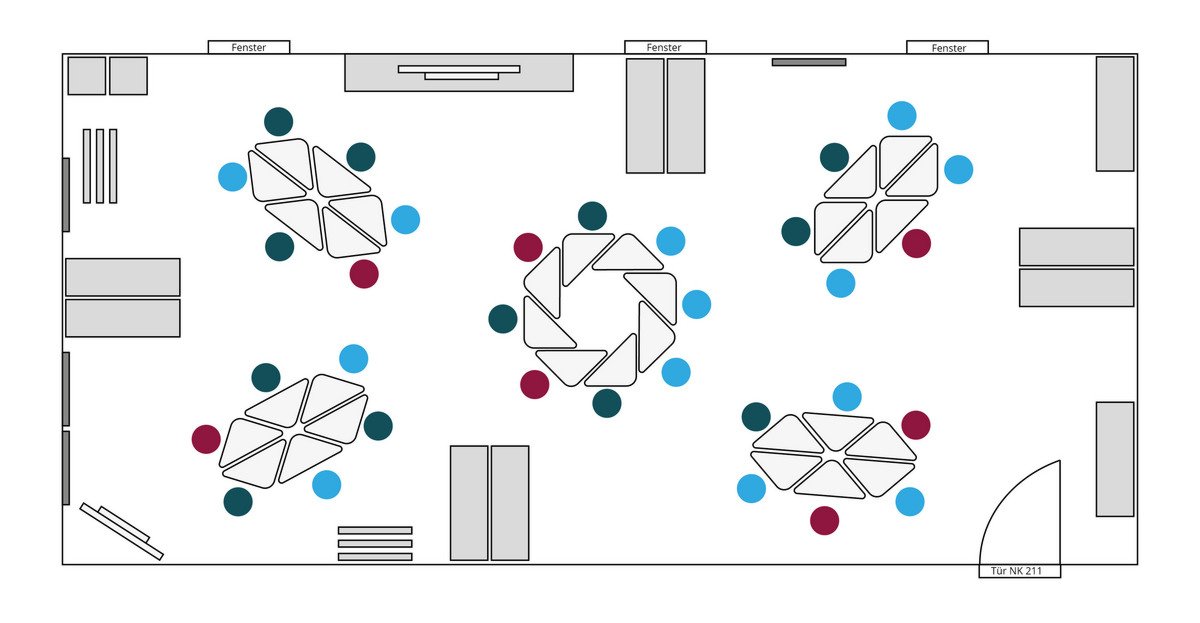

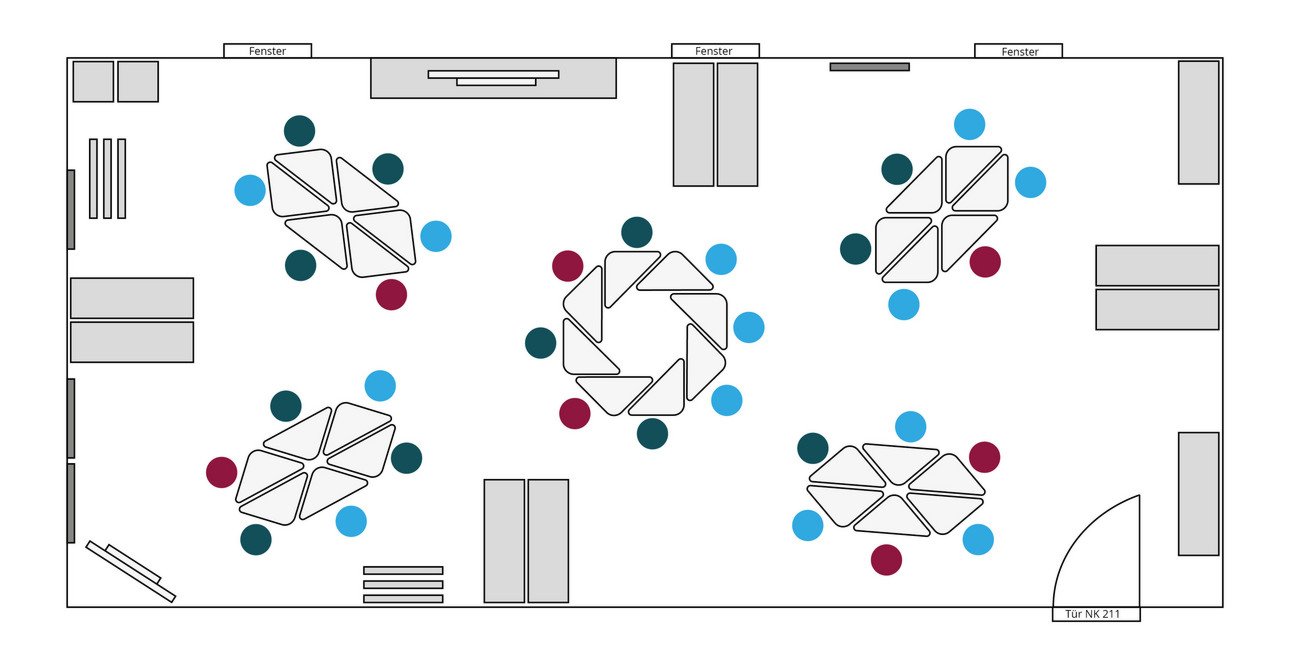

Das Grundsetting des Didaktischen Labors definiert sich folgendermaßen:
- in den vier Ecken des Raumes befindet sich jeweils eine 6er-Tischgruppe
- in der Mitte steht eine 8er Tischgruppe, die eine Iris Formation bildet.
- jeweils zwei Rollwägen sind paarweise zu an den Wänden abgestellt. An der Wandseite der Leinwand befinden sich drei Rollwägen der länge nach aufgestellt, unterhalb der Leinwand
- das mobile IWB befindet sich an der hinteren Wand
Das DiLab sollte beim Betreten in einem vorgegebenen Grundzustand vorzufinden sein. Bitte stellen Sie diesen beim Verlassen wieder her!
Bitte beachten Sie zusätzlich:
- IT- und Mediengeräte sind heruntergefahren und
- Geräte sowie Ladeschränke sind mit dem Stromnetz verbunden
- Fenster und Türen schließen
- Licht ausschalten, Leinwand hochfahren
Weitere Tischformationen und Settings

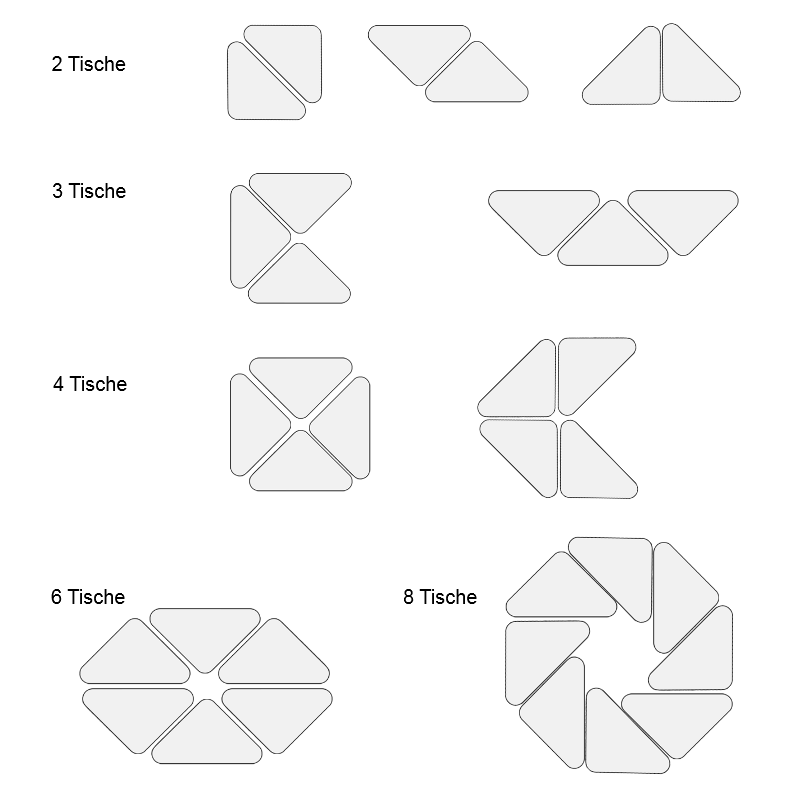

Mit dem flexiblen Mobiliar im DiLab-Klassenzimmer lassen sich unzählige weitere Settings schnell und unkompliziert stellen. Tischgruppen können in vielfältiger Weise (siehe Bild) aufgestellt werden.
Die fahrbaren Rollwägen eignen sich zudem auch als Raumteiler oder paarweise - Rücken an Rücken - als ideale Ablagefläche für die Hängetafeln.
Die mobilen Stellwände können den Raum nach Bedarf teilen oder einen kleineren "Raum im Raum" schaffen.

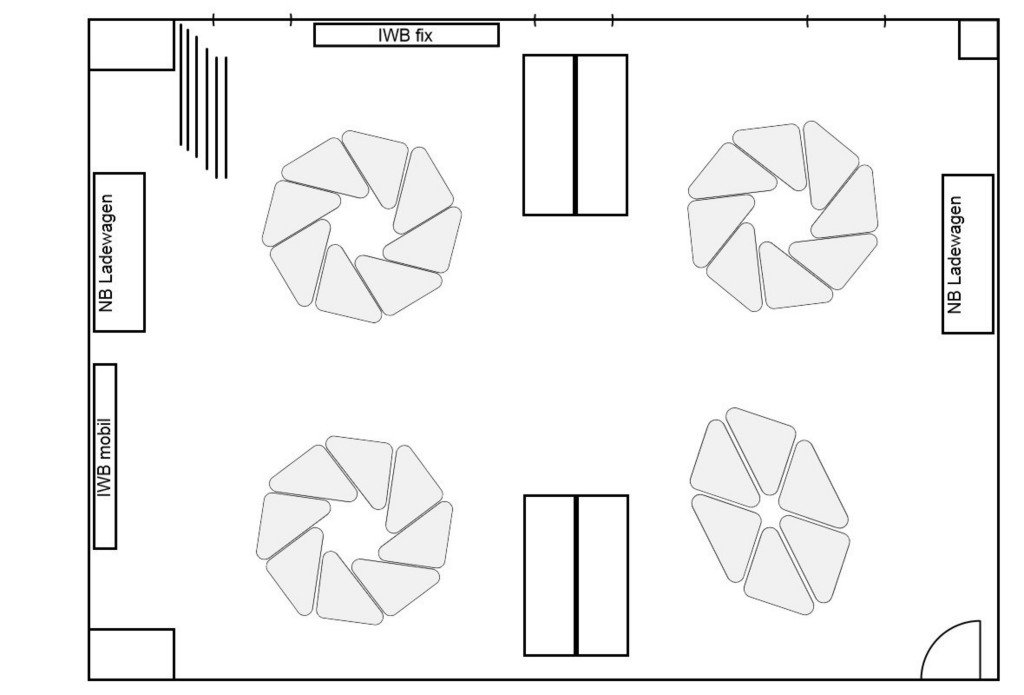

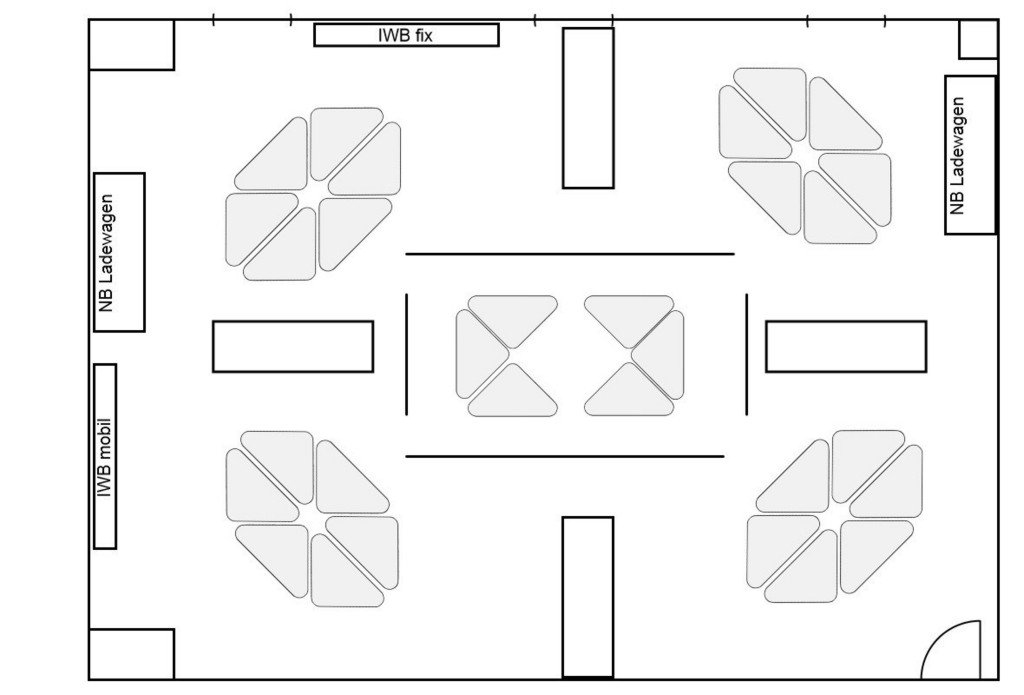

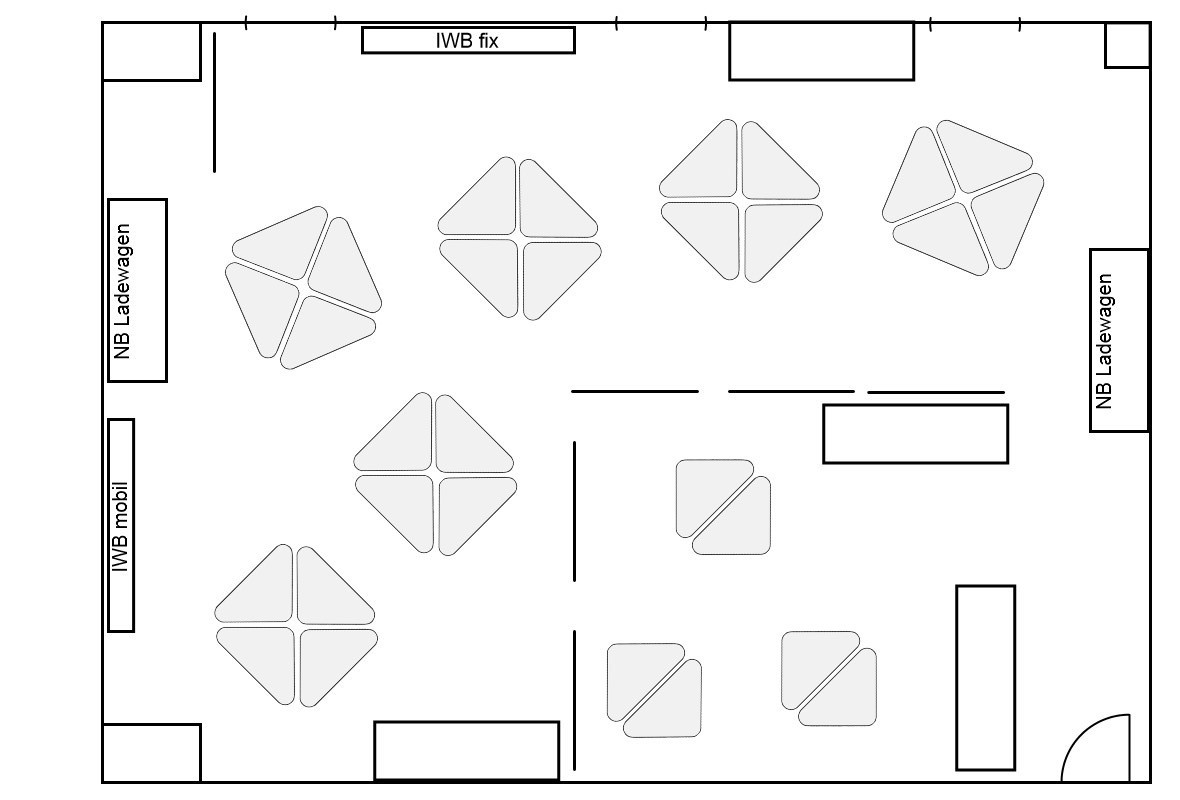

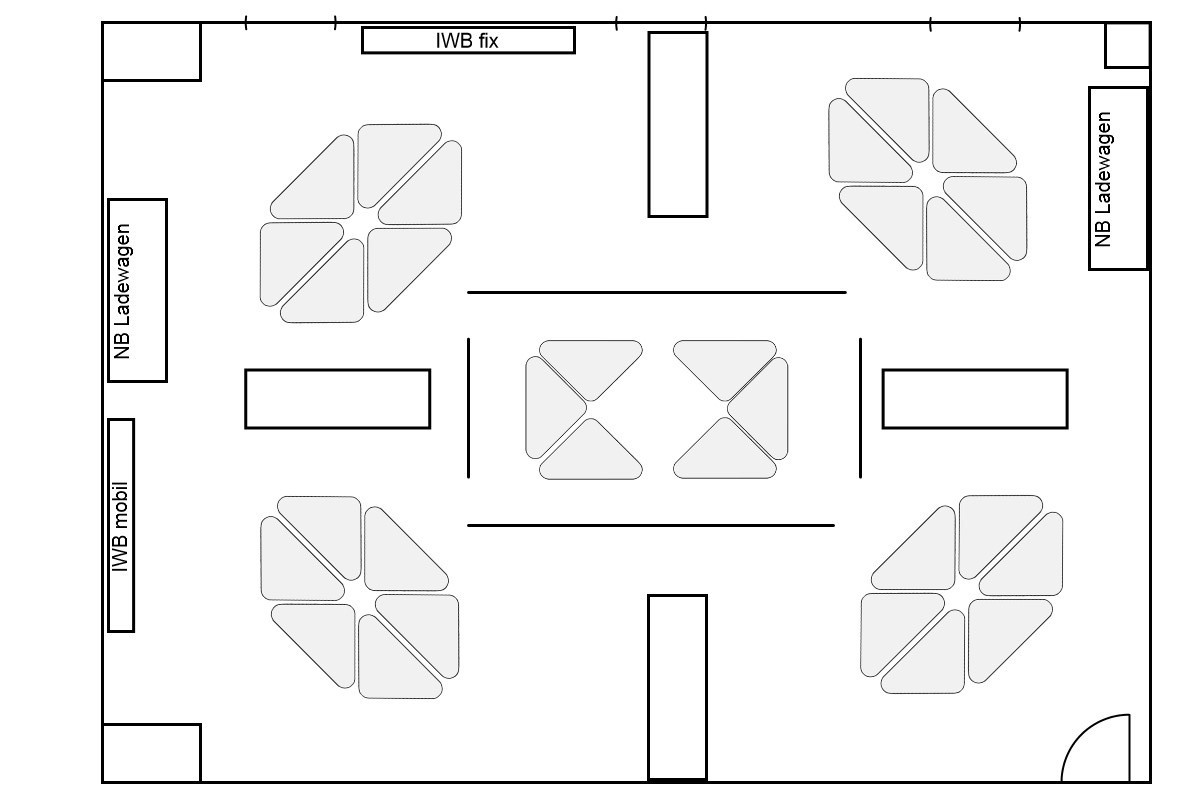

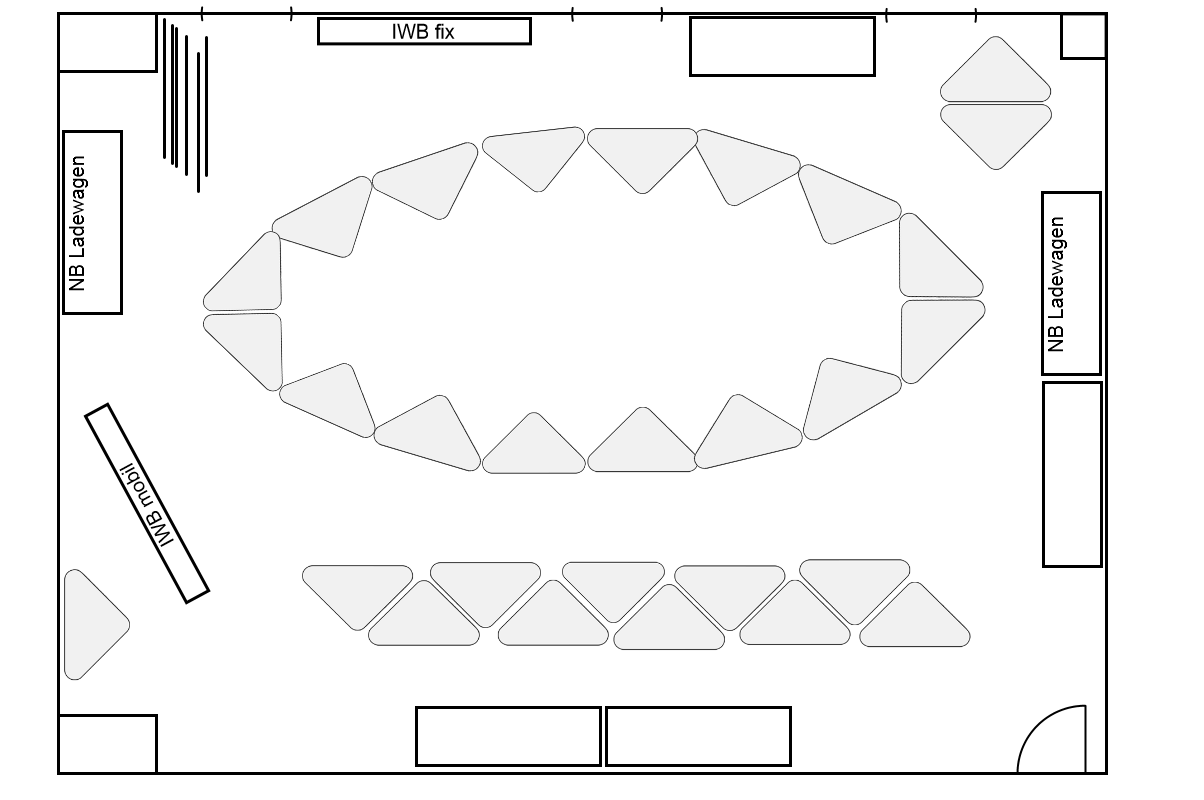

Untenstehend einige Beispiele für Raumsettings:
Tafelsysteme und Stellwände
- Schienensystem (auf zwei Höhen)
- Umlaufende Pinnwand
- 6 kleine Hängetafeln (beidseitig verwendbar)
- 2 große Hängetafeln
- 6 Stellwände fahrbar auf Rollen
(die Tafeln und Stellwände sind jeweils in drei Farben verfügbar)
IT-Geräte und Mediengeräte
- Beamer / Leinwand
- Interaktives Whiteboard "IWB mobil" und höhenverstellbar (mit Mirroringsystem)
- Interaktives Whiteboard "IWB fix", fest installiert
- 4 Dokumentenkameras Elmo MO-1
- zentrale Mediensteuerung
- Drahtlos-Kollaborations-System (Cynap)
- Videografiesystem (Mikrofone, Kameras und Regierechner)
- 4 Notebooks (Windows) - Liste mit installierten Programmen
- 1 Moderationstablet
- 15 Tablet-Geräte (iPadOS)
Technische Ausstattung

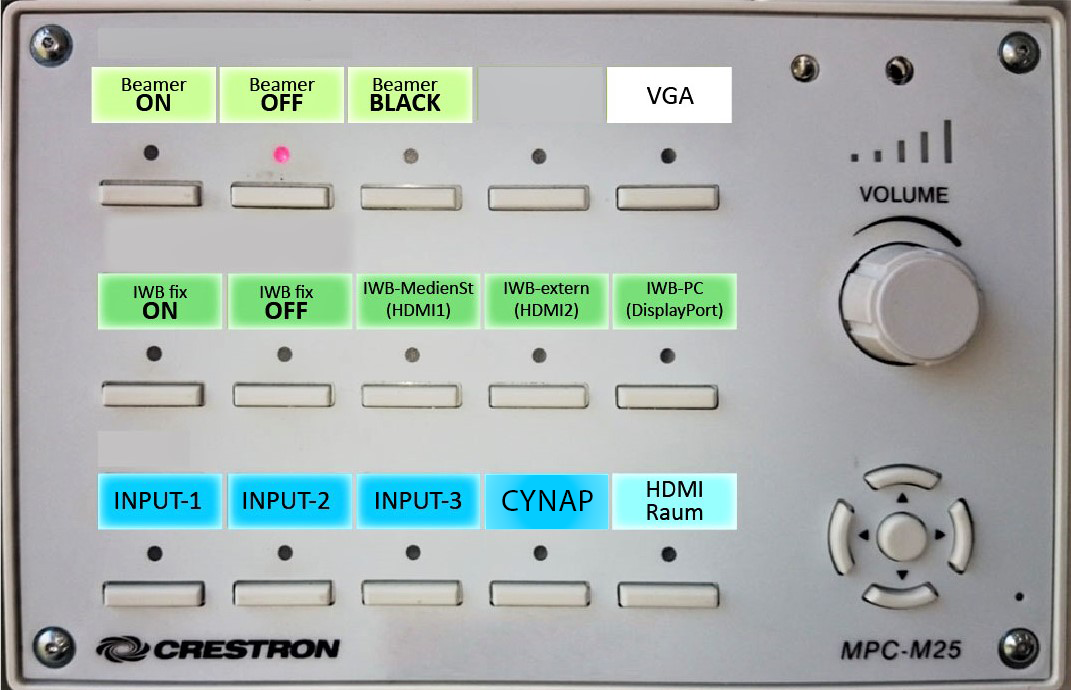

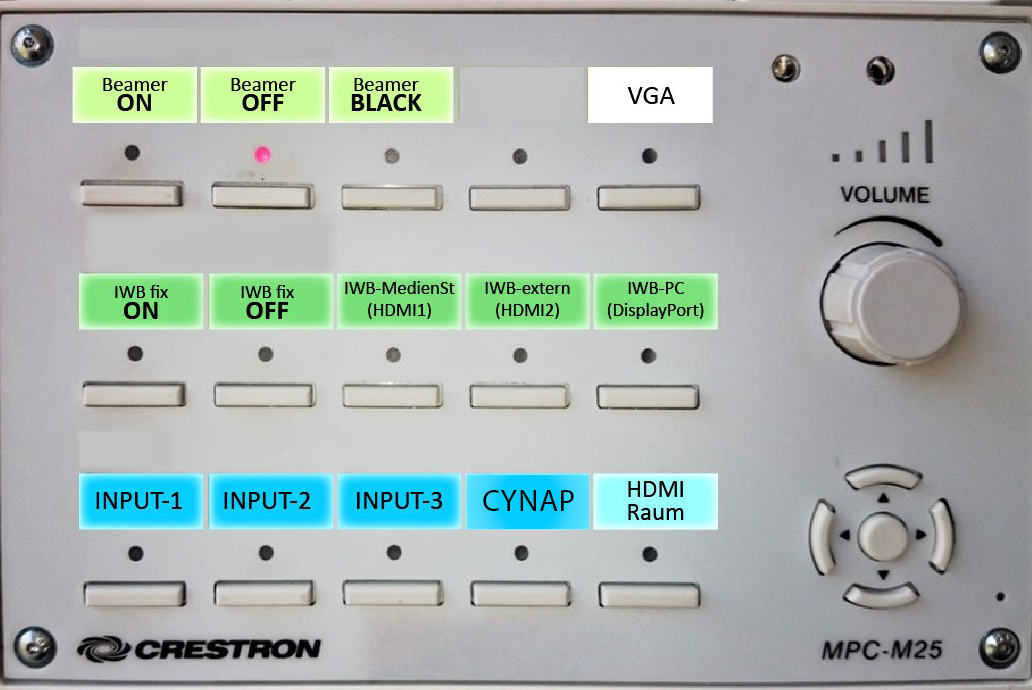

MEDIENSTEUERUNG
Die Mediensteuerung ist eine zentrale im Raum vorhandene Steuereinheit, die Mediensignale auf die in der Mediensteuerung integrierten Anzeigegeräte legen kann. Sie kann als eine Art Fernsteuerung für die Geräte gesehen werden und lässt sich vom Bedienpanel an der Wand oder mobil und flexibel im Raum vom Moderationstablet aus nutzen. Sobald ein Gerät via HDMI mit der Mediensteuerung verbunden ist, werden dessen Audiosignale an die Raumboxen weitergeleitet.
SCHALTBARE FUNKTIONEN
- Beamer ein- oder ausschalten
- Interaktives Whiteboard ein- oder ausschalten
- Quellsignal für die Anzeige im Raum auswählen
- ...
STEUERUNG ÜBER DAS MODERATIONSTABLET (ROTE HÜLLE)
Das Moderationstablet ist mit einer roten Hülle gekennzeichnet. Auf diesem Gerät ist die Crestron-App installiert, die den Zugriff auf die Mediensteuerung flexibel im Raum ermöglicht.
Zur Benutzung muss sich das Tablet im WLAN-Netzwerk "DiLab" befinden. Das Passwort zum Anmelden erfahren Sie von den DiLab-Tutoren oder -Mitarbeitenden.
INTERNETZUGANG
Alle verfügbaren IT-Geräte im DiLab können standardmäßig nicht auf Internetressourcen zugreifen. Damit dies erfolgen kann, ist eine Webfreischaltung erforderlich.
Auf interne DiLab-Geräte (z. B. Cynap, DiLab-Drucker) kann jedoch ohne Freischaltung zugegriffen werden.
Eine Ausnahme bildet das DiLab BYOD (Bring your own device) Netzwerk, welches in allen Geräten hinterlegt ist. Beachten Sie allerdings, dass dieses Netzwerk NICHT im Campusnetz verortet ist und damit keine Dienste der Uni Passau (z. B. Intranet) verfügbar sind.
Auf interne DiLab-Geräte (z. B. Cynap, DiLab-Drucker) kann jedoch ausschließlich im BYOD DiLab zugegriffen werden.
Weitere technische Aussattungsmerkmale im Klassenzimmer
Cynap (Drahtlose Bildschirmübertragung)
Cynap ist eine verfügbare Quelle in der Mediensteuerung.
Mit dem System "Cynap" (Bezeichnung des Herstellers) lassen sich Bildschirminhalte drahtlos von IT-Geräten auf die DiLab-Präsentationsflächen bringen. Die gleichzeitige Anzeige von mehreren Inhalten ist möglich. Voraussetzung dafür ist, dass sich das Gerät, das Inhalte teilen soll, im DiLab-Netzwerk befindet.
Bitte beachten Sie, dass zur Anzeige von Inhalten ein Screen Key notwendig ist!
Der temporär gültige Screen Key wird auf der Präsentationsfläche angezeigt; wird bereits ein Bild übertragen, so wird der erforderliche Screen Key beim Neuverbinden eines weiteren Geräts links unten im Präsentationsbild für einige Sekunden eingeblendet.
Beachten Sie außerdem, dass wir bei BYOD Szenarien nicht immer gewährleisten können, dass die Bildschirmübertragung reibungslos funktioniert. Vor allem bei der Vielfalt an Andoid Geräten kann es zu Problemen bei der Bildschrimübertragung kommen.
Das System ist außerdem mit dem DiLab Pool verbunden. Falls Sie Zugriff auf die DiLab Cloud haben, können Sie Ihre, im Pool gespeicherten, Dateien hier öffnen.
15 Tabletgeräte (iPad)
WICHTIGE HINWEISE ZUR GERÄTENUTZUNG
- Die Geräte werden mit temporären NutzerInnenprofilen betrieben. Sie können die Geräte mit einem Druck auf die Hometaste aufwecken und mit einem erneuten drücken der Hometaste starten.
- Nach Nutzung melden Sie sich von den Geräten wieder ab (Statusleiste mittig nach unten ziehen und "Abmelden" unten rechts klicken) und verstauen Sie die Geräte wieder in die vorgesehenen Ladekoffer. Falls nötig, den Ladevorgang starten.
- Generell ist keine PIN oder kein Passwort zur Nutzung der Geräte erforderlich.
- Die Geräte sind bereits mit dem BYOD DiLab Wlan konfiguriert. Falls Sie kein Internet Zugriff haben, prüfen SIe das verbundene WLAN
- Der Zugriff auf die Systemeinstellungen ist zum Teil eingeschränkt (sollten Sie spezielle Funktionen benötigen, wenden Sie sich an die Administratoren)
- Die Installation von Apps kann nur zentral über die Administratoren erfolgen (vor Nutzung neuer Apps ist eine Vorlaufzeit von ca. 1 Woche einzuplanen).
- Es dürfen keine persönlichen Benutzerkonten (z. B. Google) auf den Geräten hinterlegt werden.
4 Notebooks (Windows)
Im DiLab-Klassenzimmer stehen 4 Notebooks zur Verfügung, die in einem Notebook-Ladeschrank abgesperrt verwahrt werden. Ebenso sind Mäuse und weiteres IT-Zubehör verfügbar und in der rechten Tür des fahrbaren Schranks verwahrt.
WICHTIGE HINWEISE ZUR GERÄTENUTZUNG
- Zur Nutzung der Geräte ist eine Anmeldung am Windows-System mit der ADSKennung erforderlich
- Persönliche Daten (in Eigene Dateien oder auf dem Desktop) werden von diesen Geräten gelöscht, speichern Sie Ihre Daten also am besten auf Netzlaufwerken (H: oder I:) oder externen Speichermedien
- Eine Freischaltung für die Nutzung von Webressourcen ist gesondert erforderlich
- Bitte nach Gebrauch die Notebooks wieder in die Ladeschränke zurückräumen - jeweils nur ein Stück pro Fach - und immer an die Netzteile anschließen
Interaktives Whiteboard
Im DiLab stehen zwei interaktive Displays zur Verfügung. Ein fest an die Wand montiertes (IWB fix)mit einer Bildschirmdiagonale von 75 Zoll, und ein etwas kleineres auf einem mobilen, höhenverstellbaren Fahrgestell (IWB mobil) mit einer Bildschirmdiagonale von 65 Zoll.
An beiden IWBs ist jeweils ein drahtlos Kollaborationssystem ("Cynap") fest angeschlossen. Damit ist die Nutzung der interaktiven Displays ohne ein weiteres Gerät möglich, und auch auf einem USB-Datenträger mitgebrachte Dateien können an den IWBs präsentiert werden. Zusätzlich kann beim IWB fix auch ein externes Gerät - zum Beispiel der eigene Laptop - angeschlossen werden.
Dokumentenkamera
Im DiLab-Klassenzimmer stehen vier Dokumentenkamera-Sets (ELMO MO-1) zur Verfügung.
IT-Zubehör
- 32 USB-Headsets
- 16 Computermäuse
- 1 Farbtintenstrahldrucker mit Scanfunktion
- 1 USB-HUB
- 6 SD-Speicherkarten je 32 GByte
- 10 5-fach Klinkenverteiler
- Presenter
Spezielle, weitere Anwendungen im Klassenzimmer

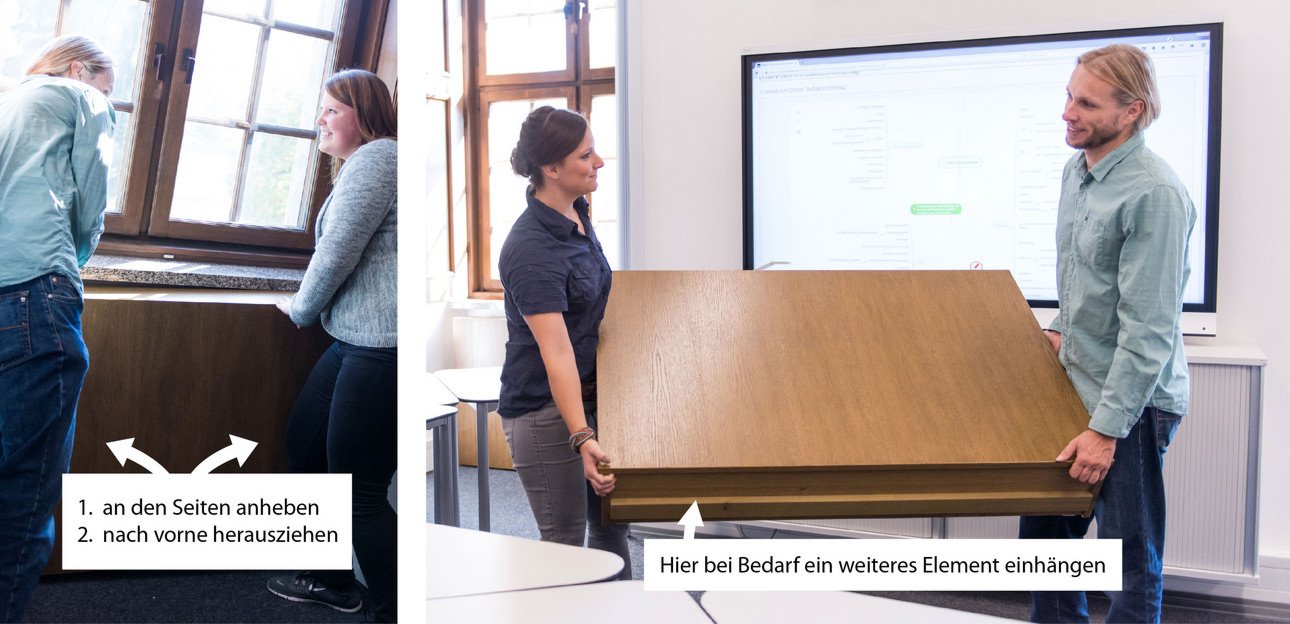

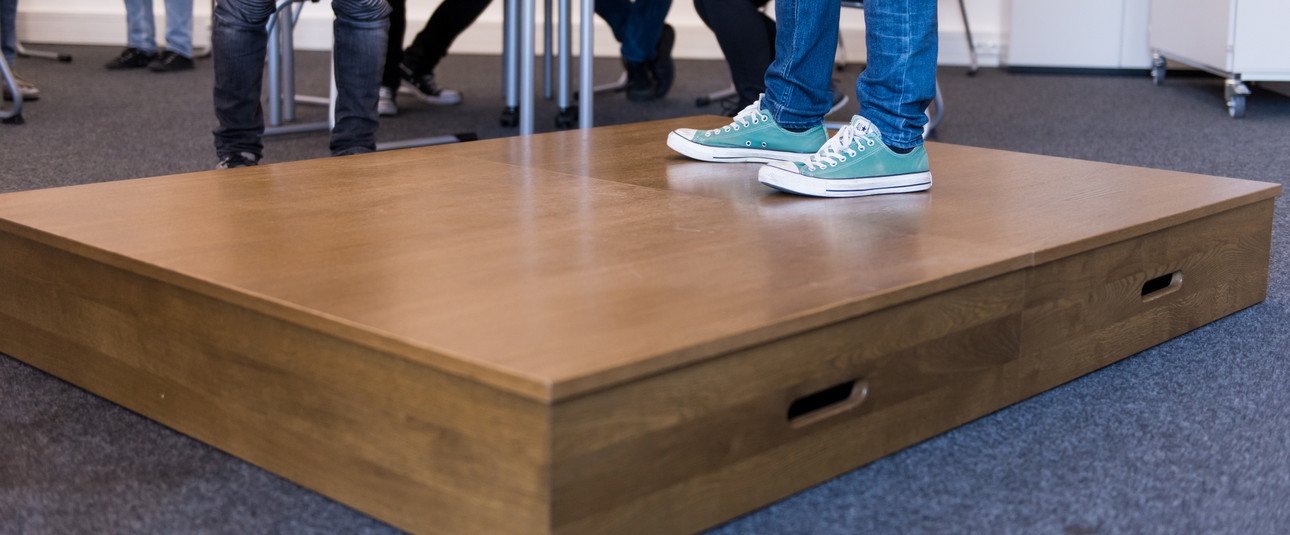

Bühnenelemente
Unter den drei Fenstern im DiLab ist jeweils ein Bühnenelement aus Holz befestigt. Durch Anheben (Grifflöcher an den Seiten) und Herausziehen werden diese aus der Verankerung genommen. Die drei Elemente können zusammengefügt werden und eine größere Bühne bilden, oder einzeln als Podeste Verwendung finden.

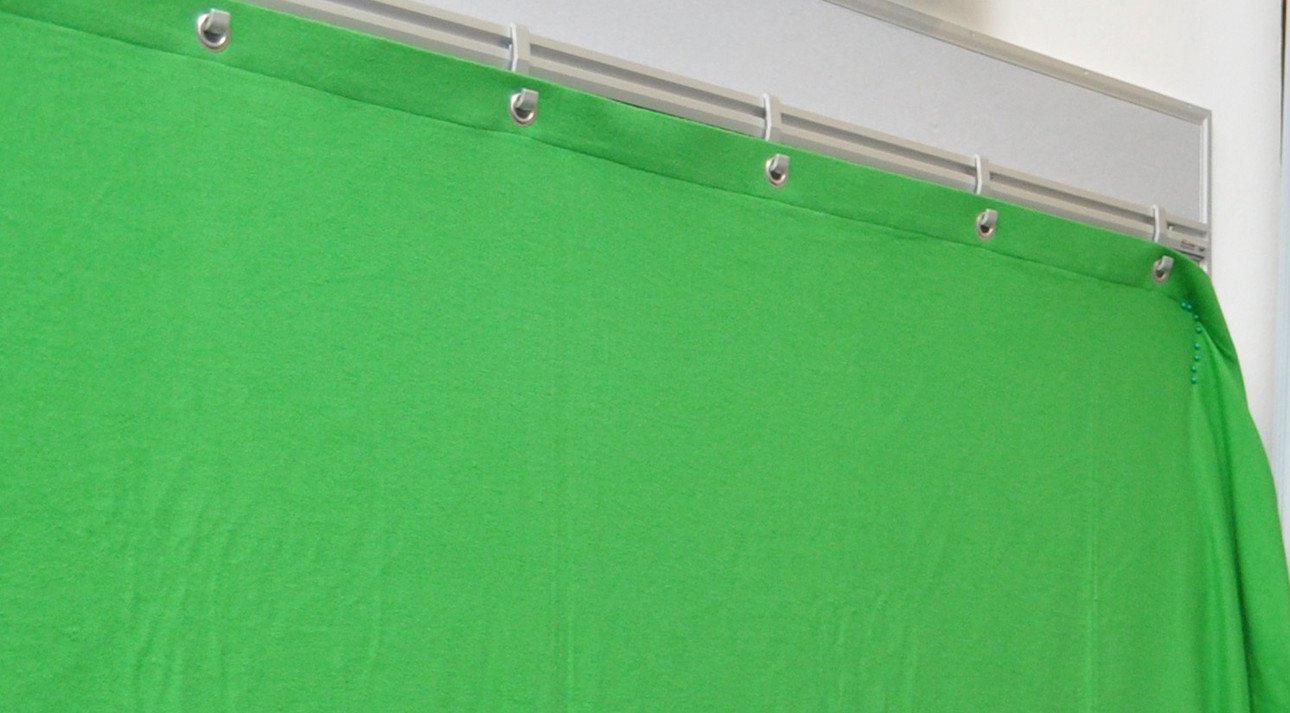

Greenscreen
Der Greenscreen Vorhang aus grünem Moltonstoff kann als Hintergrund für einfache Foto- oder Videoprojekte mit Greenscreen Keying verwendet werden. Befestigt wird er zum Beispiel mit seinen Metallösen an den Garderobenhaken, die an beliebiger Stelle im Schienensystem des DiLab platziert werden können.
Eine produktive Nutzung kann über Apps erfolgen, die Chroma-Keying unterstützen, z.B. die App GreenScreenPro. Diese ist auf den im DiLab vorhanden Tablets vorinstalliert.

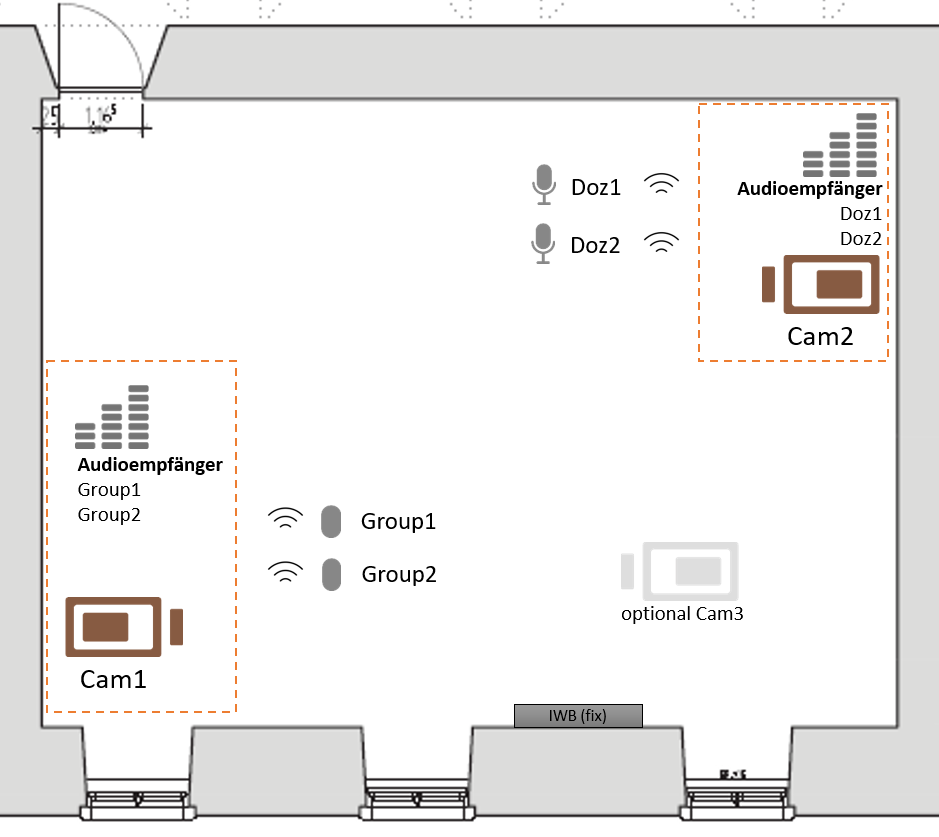

Videografie (Unterrichtsbeobachtung)
Das DiLab ist mit spezieller Technik zur Aufzeichnung von Video- und Audiosignalen ausgestattet.
Die Aufzeichnungstechnik befindet sich im Medienwagen.
Die Mikrofone können frei im Raum angeordnet werden. Zwei steuerbare Kameras sind fest installiert. Eine weitere Kamera kann optional frei im Raum eingesetzt werden.
